ODORtec – filtracja zapachów

Zapach

Wybierz wydajność:

Rozwiązanie dedykowane do filtracji zapachów z powietrza. Urządzenie eliminuje zapachy pochodzenia biologicznego i chemicznego.

...

....

skonfiguruj urządzenie zapytaj o produkt

Opis - filtracja zapachów

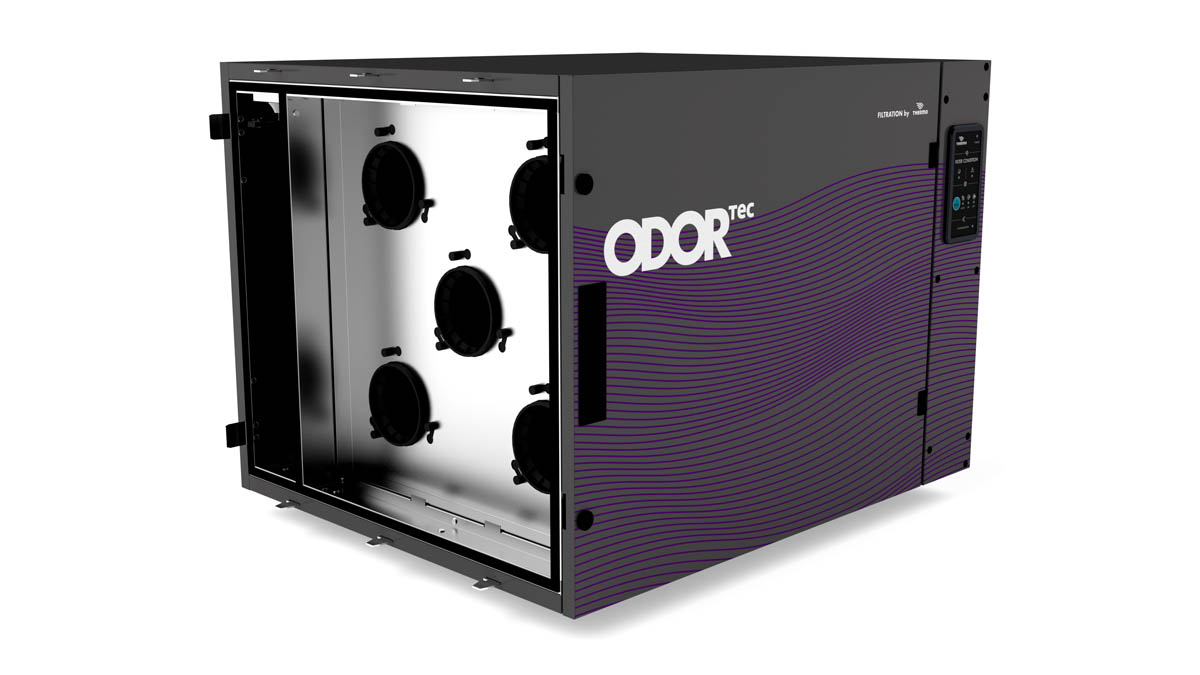

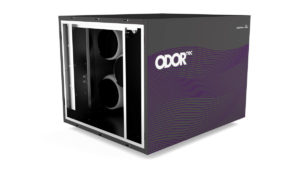

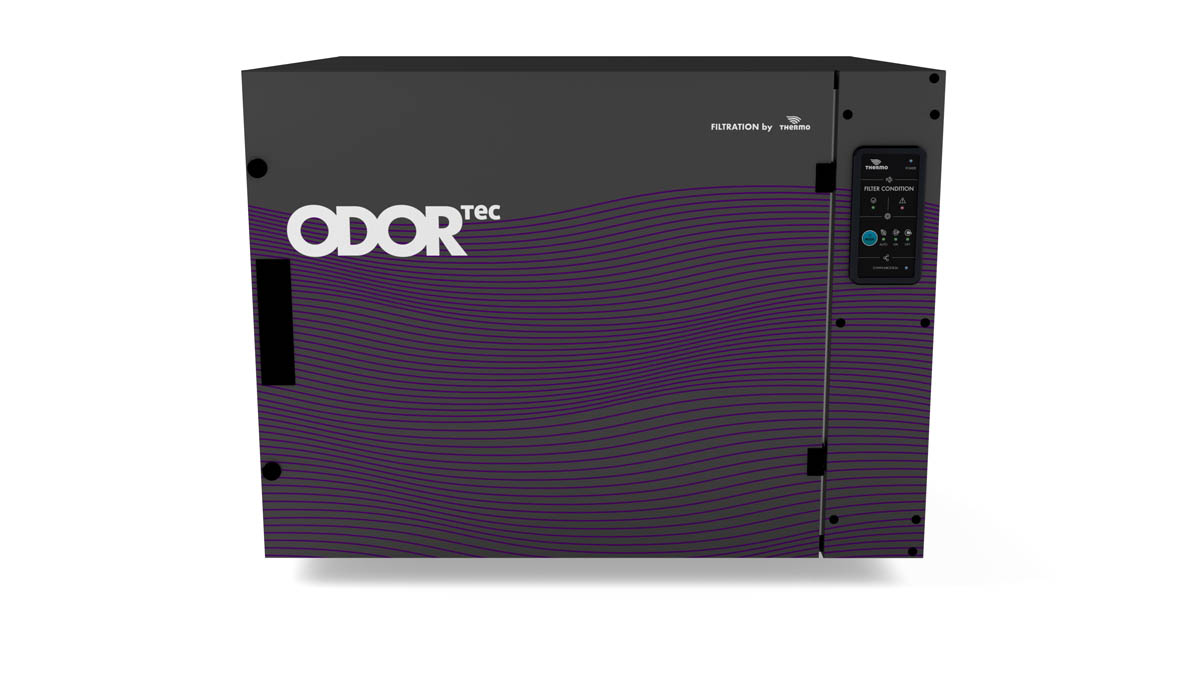

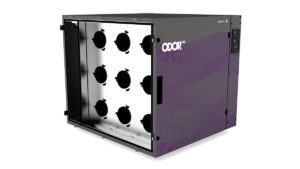

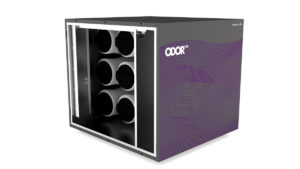

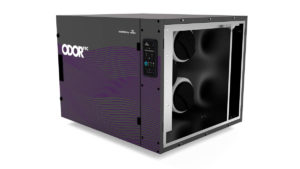

Filtr ODORtec eliminuje zapachy z powietrza które przez niego przepływa. Budowa modułowa pozwala na dużą dowolność przy konfigurowaniu urządzenia i dostosowania go do aktualnych potrzeb.

Filtracja zapachów uniemożliwi to przedostawanie się zanieczyszczonego powietrza do dalszych odcinków instalacji obiektów.

Przykładowe zastosowania filtra ORODtec:

Instalacji czerpna centrali wentylacyjnej, środowisko naturalne, w którym stosuje się syntetyczne środki ochrony roślin – filtracja nieprzyjemnych zapachów środków chemicznych, są to tereny sadownicze i rolnicze stanowiące uprawy konwencjonalne
Instalacja czerpna centrali wentylacyjnej, środowisko naturalne, w którym występują organiczne substancje czynne biologicznie tj. odchody zwierzęce, oczyszczalnie ścieków, sortownie odpadów, hodowle zwierząt

Przeznaczenie

Przeznaczone jest do stosowania w instalacjach wentylacji mechanicznej budynków mieszkalnych i usługowych. Filtr może stanowić dodatkową sekcję filtracyjną na odcinku instalacji nawiewnej za centralą wentylacyjną.

Filtr można również zastosować do pracy w obiegu zamkniętym popieszczenia. W takim układzie sekcję filtracyjna należy wyposażyć w sekcję wentylatora FANtec.

Dane Techniczne

Urządzenie ODORtec występuje w typoszeregach przedstawionych w poniższej tabeli. Różnorodność
modeli wynika z zakresu strumieni powietrza, które filtrują.

Model	Wydajność przepływu powietrza	Zasilanie elektryczne	Pobór mocy	Opory przepływu	Wymiary urządzenia
Model	m³/h	V AC	W	Pa	(szer) x (wys) x (dł) mm
6.0	400-800	230	30	170	608x529x725
10.0	800-1200	230	30	170	795x682x725
16.0	1200-2000	230	30	180	1480x682x725

ODORtectec został zaprojektowany specjalnie do pracy z modułami filtracyjnymi i urządzeniami THERMOtec tj. ALERtec, SMOGtec, FANtec, BYpass, INlet, OUTlet.

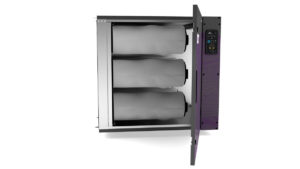

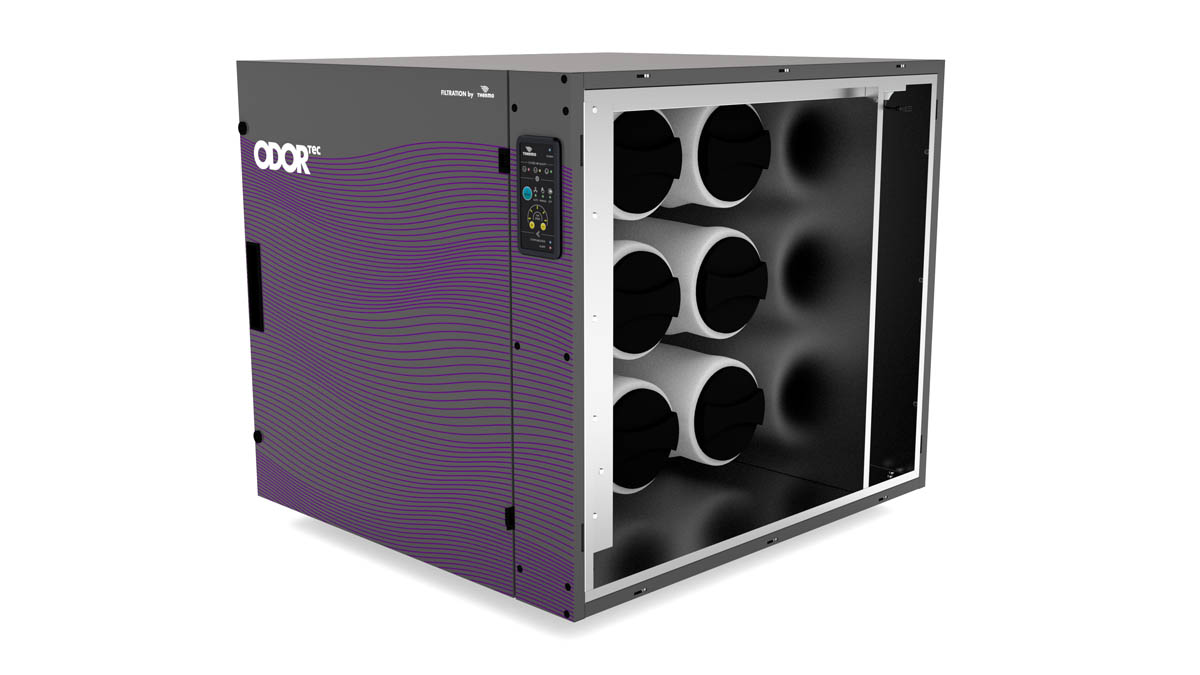

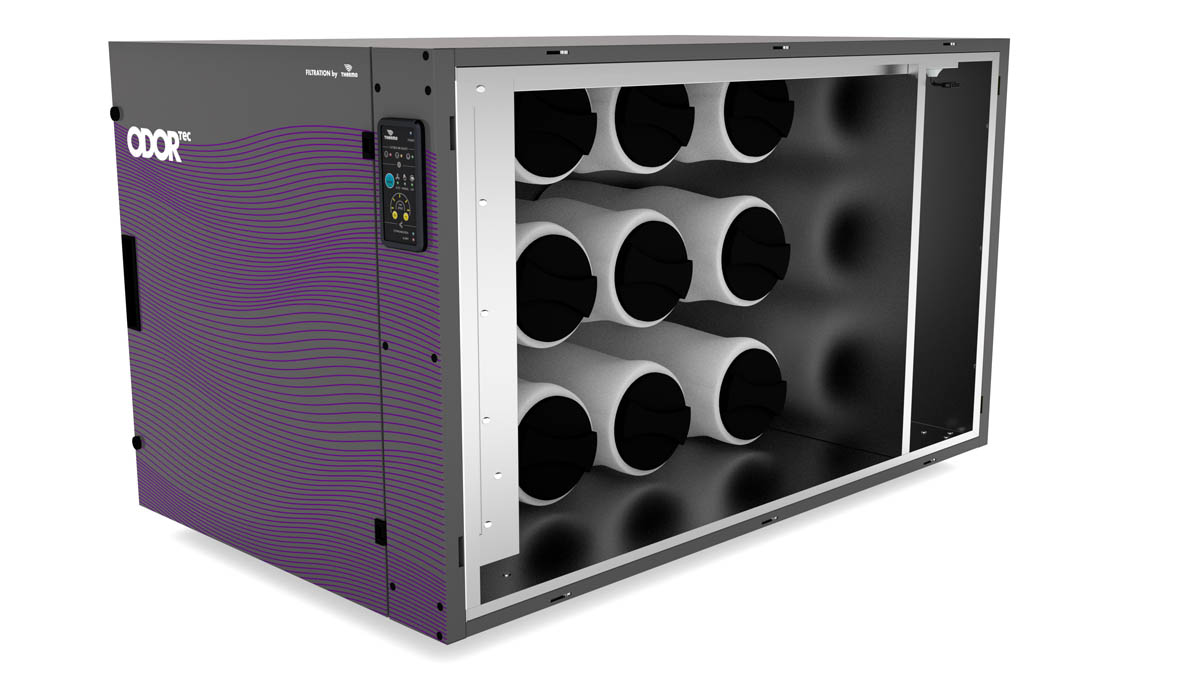

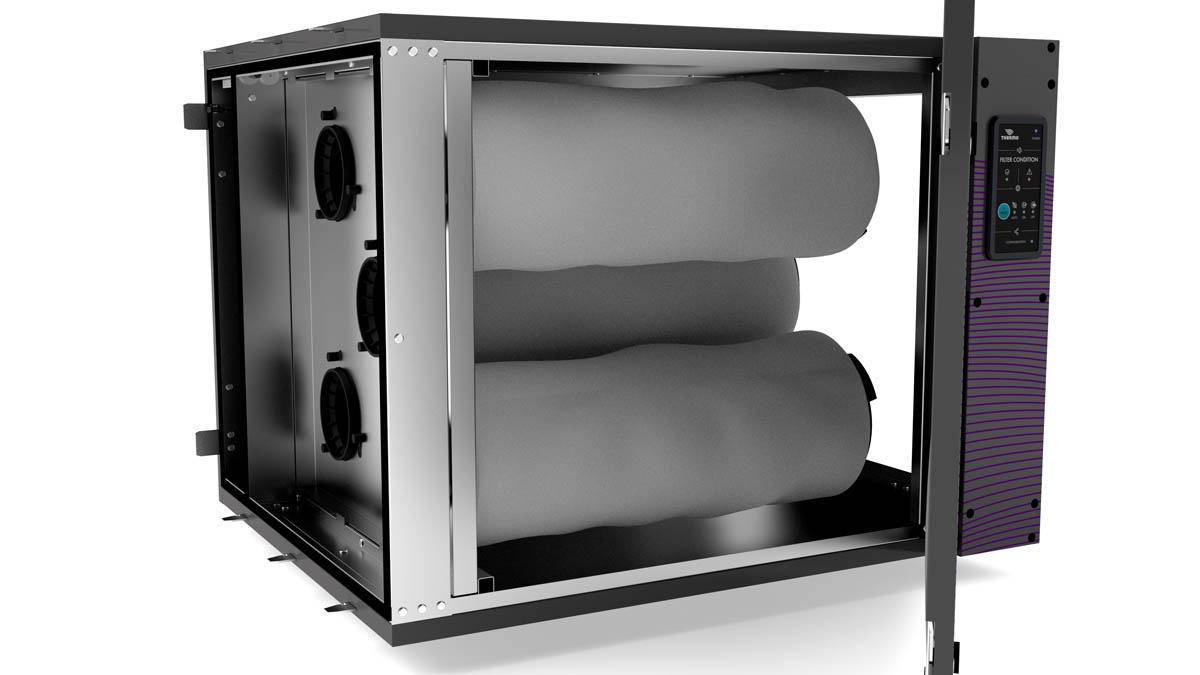

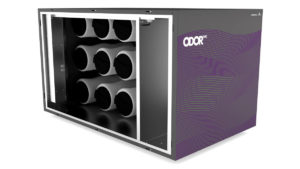

ODORtec jest modułem wyposażonym w 1-stopniową adsorpcyjną filtrację powietrza. Specjalnie dobrane wkłady filtracyjne zapewniają filtrację wykorzystując do tego złoże węgla aktywnego.

Konfiguracje sprzętowe

Bypass + ALERtec + ODORtec + FANtec

Urządzenie filtracyjne zaprojektowane do usuwania lotnych alergenów i zapachów z powietrza.

Filtracja cząstek na poziomie do PM 2,5 zapewniona przez 3 stopniowy proces selekcji modułu ALERtec.

Redukcja zapachów zapewniona przez wkłady z węgla aktywnego ODORtec.

Przetłaczanie powietrza i dopasowanie strumienia przepływu zapewnia moduł FANtec.

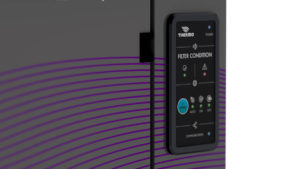

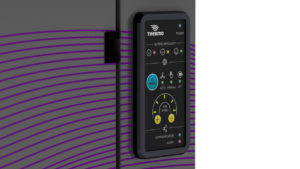

Wbudowane czujnik cząstek stałych i ciśnienia monitorują jakość powietrza na wlocie i wylocie urządzenia oraz kondycję poszczególnych sekcji filtracyjnych.

BYpass kierunkuje powietrze pomiędzy sekcją filtracji z komorą wolnego przepływu. BYpass + ODORtec

BYpass + ODORtec

Urządzenie filtracyjne zaprojektowane do usuwania zapachów z powietrza.

Redukcja zapachów zapewniona przez wkłady z węgla aktywnego ODORtec.

Przetłaczanie powietrza postawione do zapewnienia przez zewnętrzny wentylator.

BYpass kierunkuje powietrze pomiędzy sekcją filtracji z komorą wolnego przepływu.

BYpass + ODORtec + FANtec

Urządzenie filtracyjne zaprojektowane do usuwania zapachów z powietrza.

Redukcja zapachów zapewniona przez wkłady z węgla aktywnego ODORtec.

Przetłaczanie powietrza i dopasowanie strumienia przepływu zapewnia moduł FANtec.

BYpass kierunkuje powietrze pomiędzy sekcją filtracji z komorą wolnego przepływu.

BYpass + SMOGtec + ODORtec + FANtec

Urządzenie filtracyjne zaprojektowane do usuwania zapachów z powietrza oraz dymu i smogu

Filtracja cząstek na poziomie do PM 2,5 zapewniona przez filtr elektrostatyczny SMOGtec.

Redukcja zapachów zapewniona przez wkłady z węgla aktywnego ODORtec.

Przetłaczanie powietrza i dopasowanie strumienia przepływu zapewnia moduł FANtec.

Wbudowane czujnik cząstek stałych i ciśnienia monitorują jakość powietrza na wlocie i wylocie urządzenia oraz kondycję poszczególnych sekcji filtracyjnych.

BYpass kierunkuje powietrze pomiędzy sekcją filtracji z komorą wolnego przepływu.

Montaż

Schemat ideowy montażowy urządzenia ODORtec w połączeniu z rekuperatorem i dodatkową sekcją filtracji
